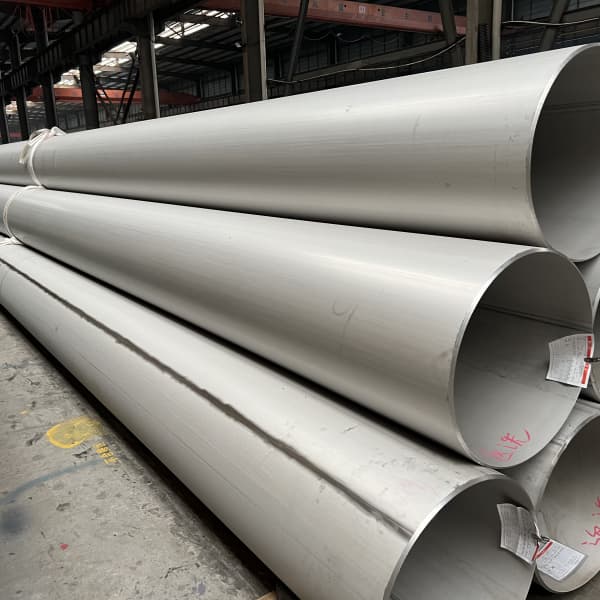

ASTM B161 Nikil 201 Pajp

ASTM B161 Nikil 201 Pajphija l-verżjoni tal-{0}}karbonju baxx tan-nikil kummerċjalment pur. Dik il-bidla waħda - tal-karbonju niżel minn 0.15% max fin-Nikil 200 għal 0.02% max fin-Nikil 201 - hija r-raġuni kollha li jeżisti l-grad. Il fuq minn 315 grad, il-karbonju fin-Nikil 200 jippreċipita fil-konfini tal-qamħ bħala grafita u jfarrak il-metall. Nikil 201 iwaqqaf dan.



Jekk il-linja tiegħek timmaniġġja soda kawstika sħuna, melħ imdewweb, jew aċidi li jnaqqsu t-temperatura-għoli, Nikil 201 normalment ikun il-punt tat-tluq. Din il-paġna tkopri dak li għandek bżonn biex tispeċifika u tivverifika: il-kimika, il-proprjetajiet mekkaniċi u fiżiċi, il-konfini tal-korrużjoni, id-daqsijiet u l-istandards, u l-kontrolli li juru li rċevejt N02201 reali.

Il-Konfini tal-Karbonju: Għaliex Jeżisti Nikil 201

Nikil 200 u Nikil 201 huma kważi identiċi fir-reżistenza għall-korrużjoni, il-konduttività elettrika u l-imġieba tal-iffurmar. L-unika differenza sinifikanti hija l-karbonju.

Grad	UNS	C max	Ċ tipiku	Uża 'l fuq minn 315 grad?
Nikil 200	N02200	0.15 %	0.06 %	Ebda - riskju ta' grafitizzazzjoni
Nikil 201	N02201	0.02 %	0.01 %	Iva - mikrostruttura stabbli

Il-limitu tal-karbonju ta' 0.02% huwa dak li jħalli lil Nickel 201 jaħdem fit-tul-f'temperaturi sa madwar 540 grad f'servizz kawstiku u li jnaqqas. Għal servizz taħt 315 grad, Nikil 200 u Nikil 201 huma interkambjabbli. Fuq dik it-temperatura, Nikil 201 huwa l-unika għażla sikura fost nikil kummerċjalment pur.



Kompożizzjoni Kimika (ASTM B161)

Element	Speċifikazzjoni (wt %)	Tipiku
Nikil (Ni) + Kobalt (Ko)	Akbar minn jew ugwali għal 99.0	99.6
Karbonju (C)	Inqas minn jew ugwali għal 0.02	0.005
Ħadid (Fe)	Inqas minn jew ugwali għal 0.40	0.20
Manganiż (Mn)	Inqas minn jew ugwali għal 0.35	0.20
Silikon (Si)	Inqas minn jew ugwali għal 0.35	0.15
Ram (Cu)	Inqas minn jew ugwali għal 0.25	0.10
Kubrit (S)	Inqas minn jew ugwali għal 0.010	0.005

Meta tiċċekkja l-MTR, tiffoka l-ewwel fuq il-karbonju. Ċertifikat li juri 0.03% C mhuwiex Nikil 201. Ma jimpurtax dak li jsejjaħlu l-fornitur - 'il fuq minn 0.02% karbonju, il-pajp mhuwiex N02201.



Proprjetajiet Mekkaniċi (ASTM B161 Pajp Ittemprat)

Proprjetà	Minimu	Tipiku
Saħħa tat-tensjoni	380 MPa (55 ksi)	450 MPa
Qawwa tar-rendiment, 0.2% offset	80 MPa (12 ksi)	150 MPa
Titwil f'50 mm	35 %	45–55 %
Ebusija (ittemprat tipiku)	-	45–70 HRB

Ix-xogħol tan-nikil 201-jibbies malajr. Tubu kiesaħ-maħdum jew stress-meħlus jista 'jiġi fornut b'saħħa ogħla, iżda l-biċċa l-kbira tal-pajpijiet tal-proċess juża l-kundizzjoni ittemprat għall-formabilità u l-iwweldjar.



Proprjetajiet Fiżiċi Li Jgħoddu għad-Disinn

Proprjetà	Valur
Densità	8.89 g/ċm³
Firxa tat-tidwib	1435 – 1445 grad
Konduttività termali @ 20 grad	70 W/m·K
Reżistività elettrika	0.095 µΩ·m
Modulu ta 'elastiċità	207 GPa
Espansjoni termali (20-100 grad)	13.3 µm/m· grad
Temperatura Curie	~ 360 grad
Imġieba manjetika	Ferromanjetiku taħt il-punt Curie; paramanjetiċi hawn fuq

Il-punt Curie ta’ min jiftakar. Nikil 201 huwa manjetiku f'temperatura tal-kamra. Fl-istrumentazzjoni ta '-temperatura għolja jew applikazzjonijiet ta' l-elettronika, it-telf ta 'ferromanjetiżmu 'l fuq minn ~ 360 grad jista' jkun importanti għal housings tas-sensuri u disinji ta 'lqugħ.



Reżistenza għall-Korrużjoni: Fejn Taħdem - u Fejn Ma Taħdemx

Ambjent	Nikil 201 Prestazzjoni
Soda kawstika (NaOH), il-konċentrazzjonijiet kollha, sa ~ 540 grad	Eċċellenti - is-servizz klassiku Nickel 201
Potassa kawstika (KOH), imluħa newtrali u alkalina	Eċċellenti
Aċidi li jnaqqsu (HCl dilwit, H₂SO₄) mingħajr ossidanti	Tajjeb għal eċċellenti
Ambjenti li jnaqqsu-klorur	Eċċellenti
Fluworidu tal-idroġenu (HF anidruż)	Tajjeb, iżda Monel 400 normalment huwa preferut
Aċidi ossidanti (nitriku, kromiku)	Fqir - uża stainless jew Inconel minflok
Soluzzjonijiet ta' klorin imxarrab / klorur ossidanti	Mhux adattat
Ilma baħar / servizz newtrali tal-klorur	Tajjeb, iżda 316L jew Monel 400 ħafna drabi aktar kost-effettivi



Daqsijiet, Formoli u Standards

Formola	Standard	Firxa Tipika
Pajp bla saldatura	ASTM B161 / ASME SB161	NPS 1/8" – 8" (10.3 – 219.1 mm OD), Sch 5S – 160S
Tubu ta 'kondensatur / skambjatur tas-sħana mingħajr saldatura	ASTM B163 / ASME SB163	OD 6.35 – 127 mm, ħajt 1.27 – 12.7 mm
Pajp iwweldjat	ASTM B725 / ASME SB725	Dijametri akbar fuq talba
Aqta tulijiet	-	Bl-addoċċ 3–7 m jew imwaħħal mat-tpinġija, sempliċi jew ċanfrin

Il-biċċa l-kbira tal-mistoqsijiet li nittrattaw huma għal pajp mingħajr saldatura ASTM B161 f'NPS 1/2" sa 4", Sch 40S u 80S, kundizzjoni ittemprat. Għall-iskambjaturi tas-sħana, it-tubu ASTM B163 huwa s-sejħa komuni-out.



Applikazzjonijiet Tipiċi

Industrija	Fejn Jintuża Pipe Nikil 201
Soda kawstika / chlor-alkali	Tubi tal-evaporatur, pajpijiet tal-konċentratur, linji ta 'trasferiment kawstiku
Ipproċessar kimiku	Reatturi alkalini sħan, tagħmir għall-produzzjoni tal-melħ
Ikel / farmaċewtiku	Piping ta'-purità għolja fejn l-indafa tal-prodott hija importanti
Elettronika / batteriji	Komponenti tan-nikil ta' purità għolja-, ħardwer tal-katodu/anodu
Ġenerazzjoni tal-enerġija	Tubi tal-iskambjatur tas-sħana, immaniġġjar tal-gass b'temperatura għolja-
Fibra sintetika	Ġettijiet tal-għażil u pajpijiet tal-proċess f'midja alkalina



Nikil 201 vs Nikil 200 vs 316L: Tabella ta 'Deċiżjoni ta' malajr

Kriterju	Nikil 201 (N02201)	Nikil 200 (N02200)	316L (S31603)
Limitu tal-karbonju	0.02 % max	0.15 % max	0.03 % max
Temperatura massima tas-servizz	~ 540 grad	~ 315 grad	~ 425 grad (ossidazzjoni limitata)
Reżistenza għas-soda kawstika	Eċċellenti	Eċċellenti	Tajjeb, limitat mill-kloruri
Reżistenza għall-aċidu ossidanti	Miskin	Miskin	Tajjeb
Manjetiku f'temperatura tal-kamra	Iva	Iva	Nru
Prezz relattiv	Ogħla minn 200	Inferjuri minn 201	Normalment l-aktar baxx

Jekk is-servizz tiegħek huwa kawstiku sħun u t-temperatura taqbeż it-315 grad, Nikil 201 hija l-għażla ċara. Għas-servizz ta' ossidazzjoni jew ta' klorur-, imxi għal 316L jew liga ogħla.
