X'inhi Konnessjoni tal-Flanġ?

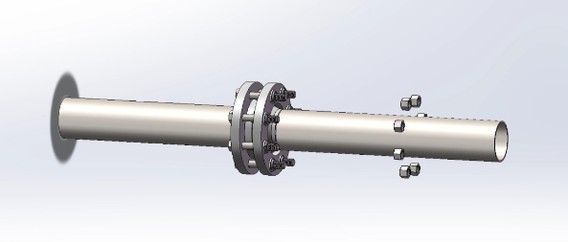

Konnessjoni tal-flanġ hija metodu użat biex tgħaqqad żewġ pajpijiet, fittings tal-pajpijiet, jew tagħmir billi twaħħalhom fuq flanġijiet. Dawn il-flanġijiet huma mbagħad magħqudin flimkien permezz ta 'boltijiet, b'siegla mqiegħda bejniethom biex tiżgura konnessjoni sigura u li ma tnixxix. Xi fittings u tagħmir jiġu mal-flanġijiet tagħhom stess imwaħħla minn qabel, u jagħmlu l-proċess sempliċi. Aħna mhux biss nipprovdupajpijiet, tubi, pjanċa, folji, bar tond, imma ankeirkiekel tal-pajpijiet iffabbrikatiservizz.
Tipi ta' Konnessjonijiet ta' Flanġ
1. Tipi ta 'Konnessjonijiet ta' Flanġ: Flanġ bil-kamin (Konnessjoni tal-Wajer).
- Deskrizzjoni: Il-pajp huwa invitat fil-flanġ.
- Użu: Adattat għal applikazzjonijiet ta 'pressjoni baxxa u ta' dijametru żgħir.
- Vantaġġi: Faċli biex tinstalla u tneħħi mingħajr iwweldjar.
2. Tipi ta 'Konnessjonijiet ta' Flanġ: Flanġ iwweldjat
- Deskrizzjoni: Il-pajp huwa wweldjat mal-ħanek, li jipprovdi konnessjoni aktar b'saħħitha.
- Użu: Użat għal applikazzjonijiet ta 'pressjoni għolja u dijametru kbir.
- Vantaġġi: Tipprovdi konnessjoni sigura u robusta li kapaċi tiflaħ pressjonijiet għoljin.
Pads tal-ħanek (gaskits)
Il-materjal tas-siegla mqiegħda bejn il-flanġijiet jiddependi fuq il-pressjoni u l-fluwidu li qed jiġi trasportat:
- Pressjoni Baxxa: Il-pads tal-asbestos huma komunement użati.
- Pressjoni Għolja: Kuxxinetti tal-asbestos bi pressjoni għolja jew pads tal-metall huma utilizzati.
Applikazzjonijiet Industrijali
Il-konnessjonijiet tal-flanġ jintużaw ħafna fis-sistemi tal-pajpijiet industrijali minħabba l-affidabbiltà u l-faċilità ta 'manutenzjoni tagħhom. Dawn huma speċjalment prevalenti f'ambjenti fejn id-dijametru tal-pajp huwa kbir, u l-pressjoni hija għolja, bħal:
- Kmamar tal-bojler:Pajpijiet bil-flanġu t-tagħmir huma komuni minħabba s-sistemi tal-fwar bi pressjoni għolja.
- Siti tal-Produzzjoni: Il-konnessjonijiet tal-flanġ huma kullimkien f'ambjenti industrijali, u jiżguraw konnessjonijiet siguri u li jistgħu jinżammu f'sistemi ta 'pajpijiet kumplessi.
Sistemi Internazzjonali tal-Flanġ Standard
Hemm żewġ sistemi internazzjonali primarji għall-istandards tal-flanġ tal-pajpijiet:
- Sistema Ewropea: Rappreżentata mill-istandard DIN Ġermaniż, li jinkludi wkoll l-istandards ta 'qabel l-Unjoni Sovjetika.
- Sistema Amerikana: Rappreżentata mill-istandard Amerikan ANSI/ASME.
- Standards Internazzjonali: ASME B16.5 (Standard Amerikan), BS4504 (Standard Brittaniku), DIN (Standard Ġermaniż), JIS (Standard Ġappuniż).
Tipi ta 'Flanges
1. Flanġijiet iwweldjati ċatti: Użati għal applikazzjonijiet ġenerali ta 'pressjoni baxxa, faċli biex jiġu installati u mneħħija.
2. Flanġijiet ta 'l-għonq: Ipprovdi rinfurzar u jintużaw f'sistemi ta' pressjoni għolja.
3. Butt Weld Flanġijiet: Offerta konnessjoni bla saldatura u qawwija, adattata għal applikazzjonijiet ta 'pressjoni għolja.
4. Ring Joint Flanġis: Ipprovdi konnessjoni li ma tnixxix, ħafna drabi użata f'ambjenti ta 'pressjoni għolja u temperatura għolja.
5. Socket Weld Flanġis: Użati għal pajpijiet ta 'pressjoni għolja ta' dijametru żgħir, li jipprovdu toqba lixxa.
6. Flanġijiet Għomja: Użati biex jagħlqu t-truf tas-sistemi tal-pajpijiet, u jipprovdu siġill sigur.
