Weld Neck (WN) flanġijiet manifatturati biexASME B16.5 Klassi 150l-istandards huma fost il-komponenti tal-pajpijiet l-aktar speċifikati madwar faċilitajiet industrijali tal-Amerika ta 'Fuq, impjanti tal-ipproċessar kimiku, u sistemi mekkaniċi kummerċjali. Iddisinjati b'buttun twil għax-xejn li jgħaddi l-istress direttament fil-pajp konness, il-flanġijiet tal-Klassi 150 WN jipprovdu prestazzjoni affidabbli taħt kundizzjonijiet ta' pressjoni baxxa-sa-medja.
HT PIPE jforni t-tipi u l-iskali differenti kollha tal-flanġijiet. Jekk jogħġbok tħossok liberu liikkuntattjanagħal aktar informazzjoni dwar il-prodott u prezzijiet.
Parametri Kritiċi ta' Inġinerija Spjegati
1. Tqabbil tal-bore u Għażla tal-Iskeda
B'differenza mill-ħanek Slip-On jew Socket Weld, flanġ Weld Neck għandu jiġi speċifikat b'dimensjoni ta 'bore ġewwa li taqbel preċiżament mad-dijametru intern tal-ħxuna tal-ħajt tal-pajp li jaqbel.
Skedi komuni tal-ħajt tal-pajpijiet jinkludu Standard Weight, Skeda 40, Skeda 80, Extra Strong, u Skeda 160.
It-tqabbil tat-toqba ta 'ġewwa jelimina l-passi fil-ġonta ċirkonferenzjali tal-weldjatura, tnaqqas it-turbolenza u tevita l-erożjoni lokalizzata-korrużjoni.
2. Tapered Hub Funzjonalità
Il-karatteristika distintiva tal-ħanek WN hija l-profil tal-buttun twil għax-xejn tiegħu:
Ridistribuzzjoni tal-istress:It-tranżizzjoni gradwali miċ-ċirku tal-ħanek ħoxna 'l isfel għall-ħajt tal-pajp irqaq tqassam mill-ġdid l-istress tal-liwi kkawżati minn espansjoni termali tal-pajpijiet, żidiet fil-pressjoni u tagħbijiet tal-piż.
Preparazzjoni għall-Iwweldjar:Il-ponta tal-buttun hija mmaxinjata b'ċanfrin ta 'weldjatura standard ta' 37.5-grad biex tiżgura l-iwweldjar tal-butt b'penetrazzjoni sħiħa direttament mal-pajp.
3. Pressjoni-Klassifikazzjonijiet tat-Temperatura
Filwaqt li hija ttikkettjata bħala Klassi 150, il-kapaċità tal-pressjoni massima tiddependi ħafna fuq it-temperatura operattiva u l-għażla tal-materjal:
Azzar tal-Karbonju (ASTM A105):Il-klassifikazzjoni standard tal-kesħa mhux-xokk hija 285 psi f'temperaturi li jvarjaw minn nieqes 20 grad Fahrenheit sa 100 grad Fahrenheit.
Derating tat-temperatura:Hekk kif it-temperaturi jogħlew għal 400 grad Fahrenheit, il-kapaċità tal-pressjoni tinżel għal madwar 200 psi. Dejjem ikkonsulta t-tabelli tal-klassifikazzjoni tat-temperatura tal-pressjoni tal-materjal-fi ħdan ASME B16.5 għal konfini operattivi speċifiċi.

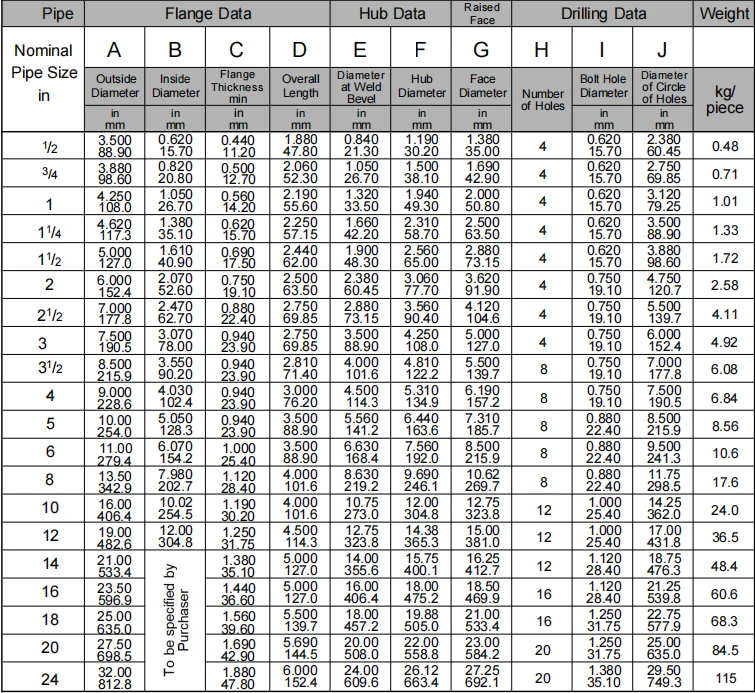

Tolleranzi ta' Fabbrikazzjoni ASME B16.5
Waqt li tirċievi spezzjoni jew kontrolli tal-kwalità fuq il-post, ivverifika li l-flanġijiet li jidħlu jilħqu l-meded ta' tolleranza tal-manifattura permissibbli:
Dijametru ta' Barra tal-Fanġ:±0.06 pulzieri (madwar . 1.6 mm) għal daqsijiet NPS 24 u taħt.
Flanġ Ġewwa Toqba:
NPS 1/2" sa 10": ±0.03 pulzieri (madwar . 0.8 mm).
NPS 12" sa 18": ±0.06 pulzieri (madwar . 1.6 mm).
NPS 20" sa 24": +0.12 pulzieri / -0.06 pulzieri (+3.2 mm / -1.6 mm).
Tul Ġenerali Permezz tal-Hub:
NPS 10" u iżgħar: ±0.06 pulzieri (madwar . 1.6 mm).
NPS 12" u akbar: ±0.12 pulzier (madwar . 3.2 mm).
Dijametru taċ-ċirku tal-bolt:±0.06 pulzieri (madwar . 1.6 mm).
Spostament tat-Toqba tal-bolt:Offset eċċentriku massimu relattiv għal-linja taċ-ċentru taċ-ċirku tal-bolt vera m'għandux jaqbeż 0.03 pulzieri (madwar . 0.8 mm).
Akkwist Reġjonali u Ġestjoni tal-Katina tal-Provvista Lokali
Meta tispeċifika ASME B16.5 Klassi 150 Weld Neck flanġijiet għall-kostruzzjoni lokali u tibdil fil-manutenzjoni:
Disponibbiltà Reġjonali:Żgura li l-imsieħba lokali tal-istokkjar iżommu inventarju adegwat fil-gradi komuni tal-azzar tal-karbonju, azzar li ma jissaddadx u materjali tal-liga.
Traċċabilità tal-Materjal:Itlob Rapporti tat-Test tal-Mitħna li jikkonformaw mal-istandard EN 10204 3.1 konformità biex tivverifika l-kompożizzjoni kimika, it-trattament tas-sħana, u l-proprjetajiet mekkaniċi qabel l-installazzjoni fuq il-post.
Loġistika u Dispaċċ:Ivverifika l-kapaċitajiet tal-fornitur għal twassil rapidu fil-post tax-xogħol fi ħdan ir-raġġi ta 'eżekuzzjoni tal-proġett biex ittaffi l-waqfien tal-pajpijiet tal-passaġġ kritiku.
